Кабель силовой медный экранированный с ПВХ изоляцией ВВГЭнг(А)-LS 3x2,5 ок-0,66

ВВГЭнг(А)-LS 3x2,5 ок-0,66 — кабель силовой с 3-мя медными жилами сечением 2,5 мм², с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с общим медным экраном под оболочкой. Кабель предназначен для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок.

Расшифровка маркировки ВВГЭнг(А)-LS 3х2,5 ок-0,66

В — изоляция из ПВХ пластиката;

В — оболочка из поливинилхлоридного пластиката;

Г — отсутствие защитного покрова;

Э — экран;

нг — не распространяет горение при групповой прокладке;

(А) — класс пожарной безопасности категория A;

LS — с пониженным дымо- и газовыделением (low smoke);

3 — четырёхжильный;

2,5 — площадь сечения жилы (мм²);

ок — однопроволочная круглая жила;

0.66 — напряжение питания 660 Вольт.

Маркировка ВВГЭнг-LS 3х2,5

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

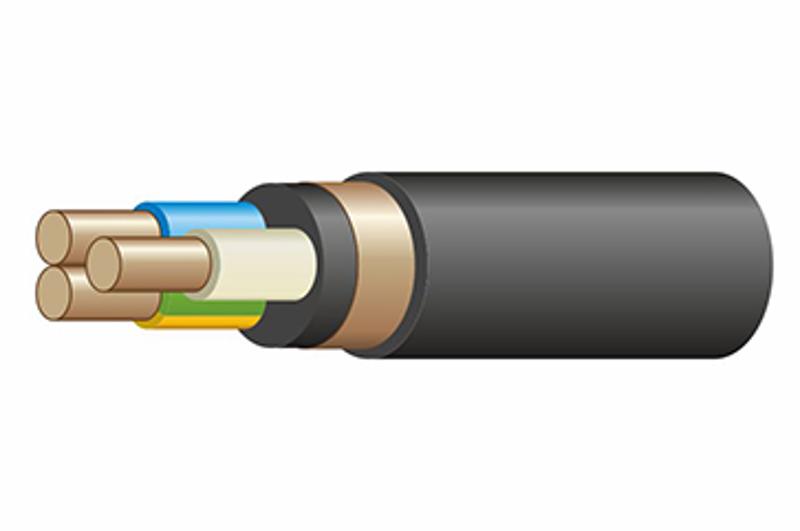

Конструкция ВВГЭнг-LS 3х2,5

1. Три медных токопроводящих жилы с площадью поперечного сечения 2,5 мм²

   Минимальное число проволок (круглая) жила 1 шт

   Диаметр жилы (макс.) 1,9 мм

   Электрическое сопротивление 1 км жилы при температуре 20 °С 7,41 Ом

   Масса меди в 1 метре жилы 0,021 кг

2. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности
3. Заполнение из ПВХ пластиката пониженной пожарной опасности - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности

   Номинальная толщина внутренней оболочки 1 мм

   Минимальная толщина внутренней оболочки 0,5 мм

5. Экран из медных проволок, скрепленных медной лентой

   Экран из медной проволоки диаметром не более 0,20мм

   Коэффициент поверхностной плотности экрана должен быть не менее 65%

6. Разделительный слой из электроизоляционной стеклянной ленты или из стеклослюдосодержащей ленты
7. Оболочка из ПВХ пластиката пониженной пожарной опасности.

   Толщина наружной оболочки 1,5мм

   Минимальная толщина наружной оболочки 1,175мм

Применение ВВГЭнг-LS 3х2,5

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год.
• Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
• Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2.
• Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
• Могут применяться во взрывоопасных зонах классов В1 и В1-а.
• Имеют защитное экранированное покрытие от электромагнитных импульсов.
